Wady odlewania i kucia
Wady odlewania i kucia
Firma Sonaspection opracowała serię małych i lekkich próbek, które zawierają typowe wady elementów odlewanych i kutych.
Próbki przeznaczone są do praktycznego szkolenia, aby umożliwić zdobycie doświadczenia w wykrywaniu, wymiarowaniu i interpretacji wad. Indywidualne próbki są dostępne na życzenie.
Próbki umożliwiają
- Podstawowe wykrywanie i skalowanie błędów
- Przykładowe geometrie
- Zdobycie świadomości dot. trudności raportowaniu
Rodzaje próbek
- Półfabrykat kołnierza, sztabka i półfabrykat sztabki
- Gwóźdź
- Sworzeń
- Próbka „T”
- Półfabrykat na 4 zaślepki
- Wpuszczany kołnierz
- Półfabrykat stożkowy
Odlewy i odkuwki Sonaspection są dostępne pojedynczo lub w zestawach.
Każda z próbek
- Zawiera do 3 wad
- Jest unikatowa – nie ma dwóch jednakowych próbek
- Jest indywidualnie numerowana i dostarczana z:
- Raportem rysunkowym/NDE
- Kryteriami testowania i akceptacji
- Deklaracją zgodności
Zalecany zestaw zawiera
- 12 próbek
- Średnio 20 wad
- Masa całkowita 59 kg (130 lbs)
Zalecane do badań
- Ultradźwiękowych
- Magnetyczno-proszkowych
- Penetracyjnych

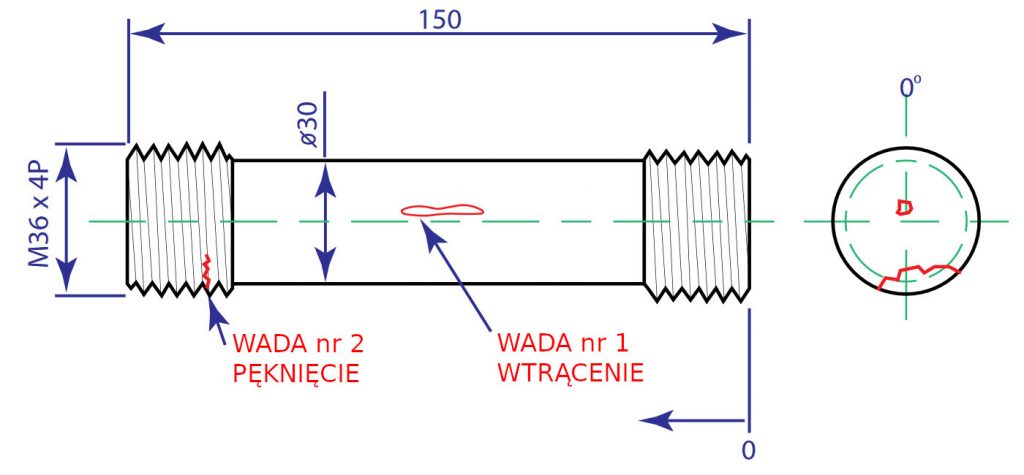

| Przykład próbki typu słupek |
 |
Próbki wad kucia
| Nr. próbki | Rodzaj | Rodzaj | Wymiary | Waga |
| 001 | Kołnierz | (IMG) | Średnica 250mm x grubość 20mm | 7kg / 15.5lbs |
| 002 | Sztabka | (IMG) | Średnica 50mm x długość 200mm | 3.1kg / 6.8lbs |
| 003 | Sztabka | (IMG) | Średnica 100mm x grubość 50mm | 3kg / 6.6lbs |
| 004 | Stud | (IMG) | Średnica 20mm x długość 120mm główka – 50 mm średnicy x igła długość – 30mm |
0.6kg / 1.3lbs |
| 005 | Sworzeń | (IMG) | Średnica 36mm x grubość 150mm Długość igły 25 mm |
0.85kg / 1.9lbs |
| 006 | Próbka „T” | (IMG) | 100mm x 150mm x 10mm | 2.2kg / 4.9lbs |
| 007 | Półfabrykat na 4 zaślepki | (IMG) | Średnica 100mm x Średnica 75mm Długość 150mm |
7.1kg / 15.6lbs |
| 008 | Półfabrykat na 4 zaślepki | (IMG) | Średnica 150mm x Średnica 50mm Długość 55 mm |
4.5kg / 10lbs |
| 009 | Półfabrykat na 4 zaślepki | (IMG) | Średnica 50 mm x Średnica 40mm Długość 100mm |
1.2kg / 2.6lbs |
| 010 | Półfabrykat na 4 zaślepki | (IMG) | Średnica 75 mm x Średnica 50mm Długość 150mm |
3.75kg / 8.3lbs |
| 011 | Wpuszczany kołnierz | (IMG) | Średnica 200 mm x grubość 40mm Wgłębienie średnica 100mm x głębokość 10 mm |
9.15kg / 20lbs |
| 012 | Półfabrykat stożkowy | (IMG) | Średnica 200 mm x średnica 175 mm x grubość 75 mm | 16.55kg / 36.5lbs |
